1滚柱丝杠的精度

1.1代表移动量误差及变动

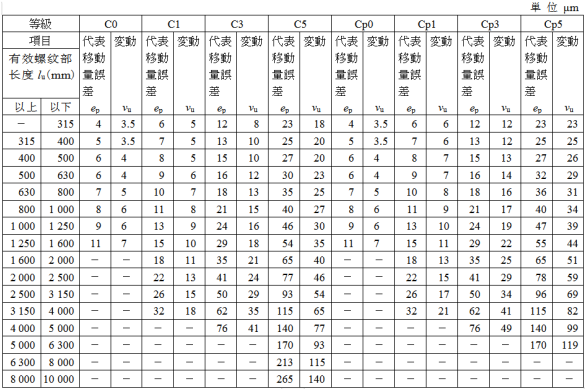

表 2－定位用滚珠丝杠代表移动量误差及变动容许值

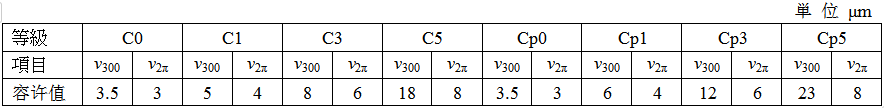

表 3－定位用滚珠丝杠变动容许值

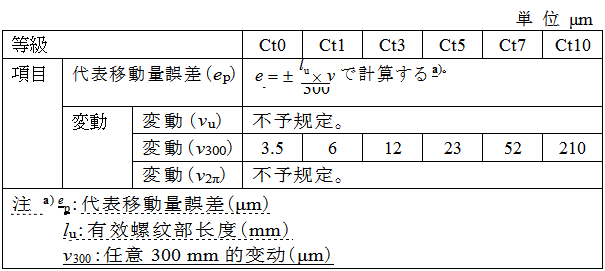

表 4－搬运用滚珠丝杠代表移动量误差及变动的容许值

1.2丝杠轴各部位的精度C级滚珠丝杠轴各部位圆跳动
1.2.1相对于支撑部轴线，丝杠轴螺纹部分及轴端外径径向圆跳动和支撑部端面圆跳动的容许值，按6.3.1内容测量，符合表-5的规格内容（参照图 1）。

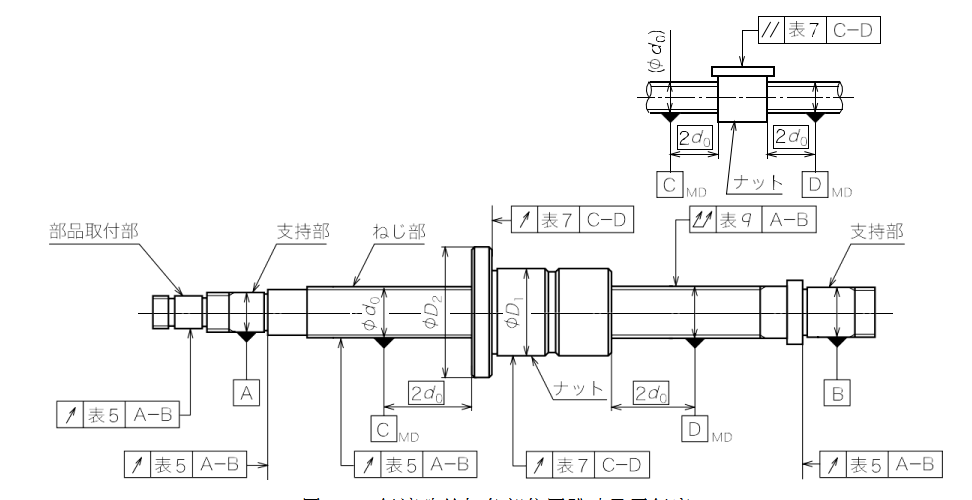

图 1－C级滚珠丝杠各部位圆跳动及平行度

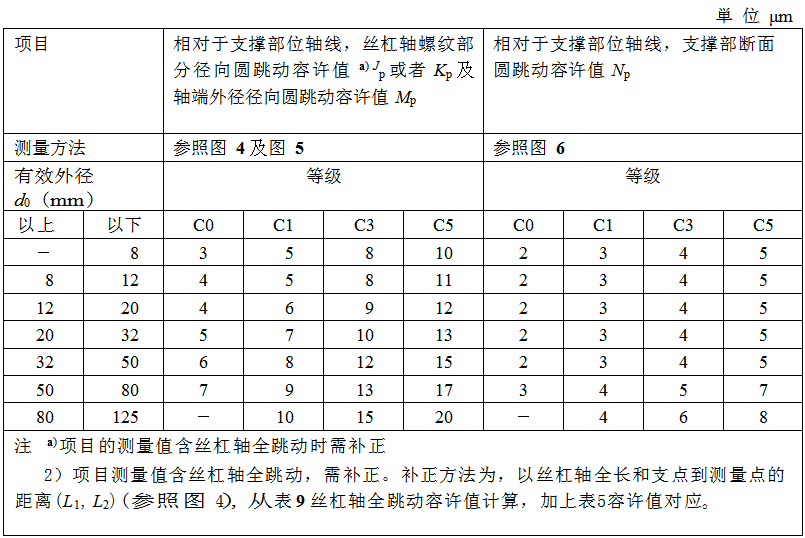

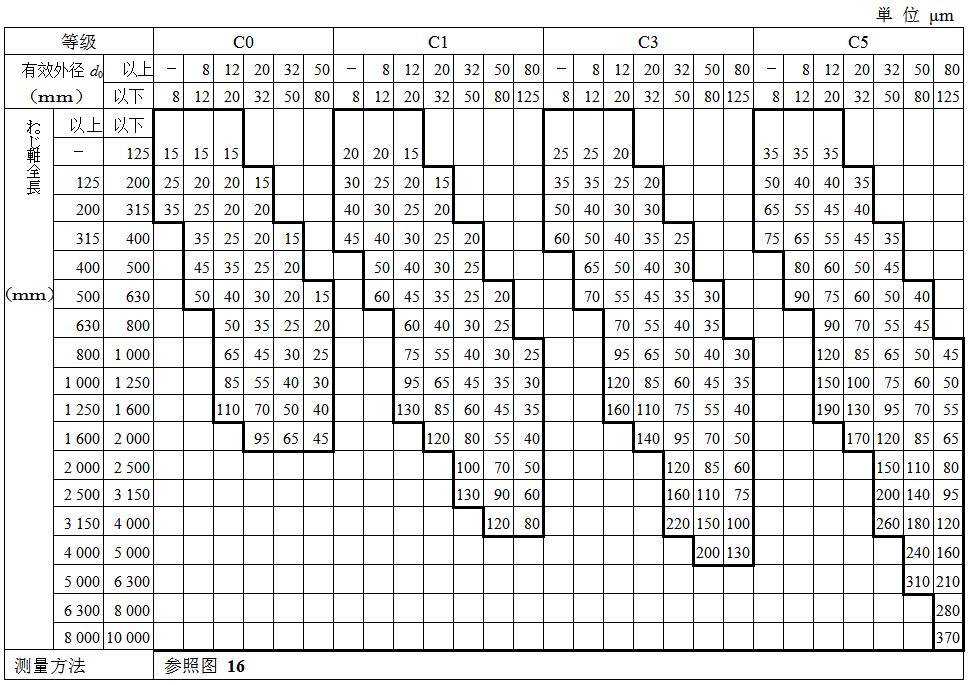

表 5－C级滚珠丝杠的螺纹轴各部位圆跳动容许值

1.2.2Cp 级和 Ct 级滚珠丝杠轴各部位圆跳动

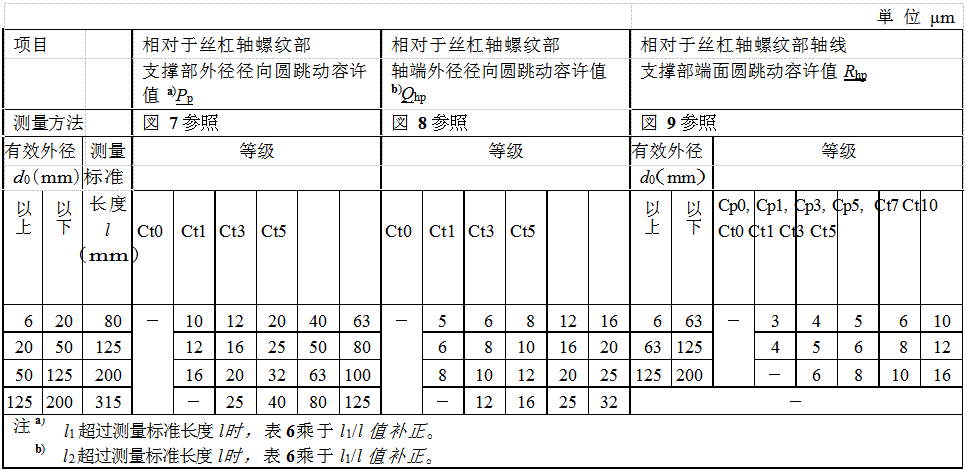

相对于丝杠轴螺纹部轴线，支撑部外径级轴端外径径向圆跳动和相对于螺纹部轴线的端面圆跳动的容许值，按6.3.2内容测量，符合表-6的规格内容（参照图 2）。

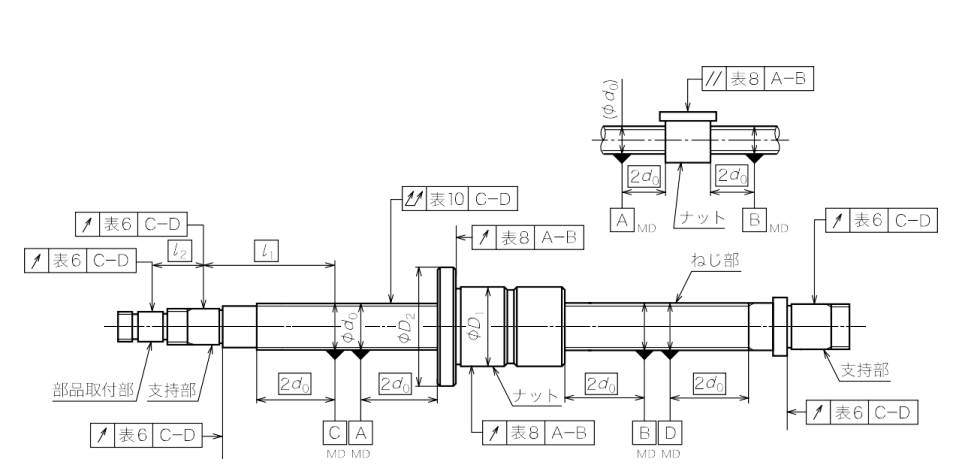

图 2－Cp 级和 Ct 级滚珠丝杠安装部位圆跳动平行度

1.3螺母安装部位精度
1.3.1C级滚珠丝杠螺母安装部位圆跳动及平行度
相对于丝杠轴螺纹部轴线，螺母基准面或者法兰安装面圆跳动和螺母外径径向圆跳动或者螺母外径平行度，按6.4.1内容测量，适合表7的规格内容（参照图 1）。

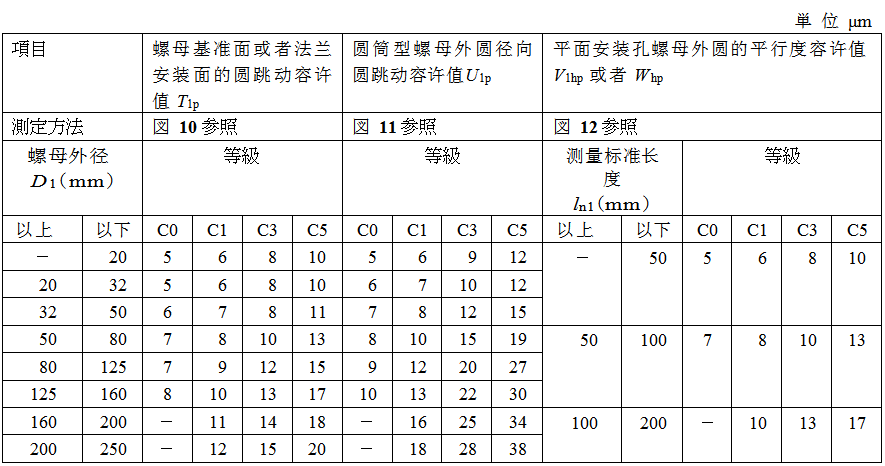

表 7－C 级滚珠丝杠螺母安装部位圆跳动及平行度容许值

1.3.2Cp 级和 Ct 级滚珠丝杠螺母安装部位圆跳动及平行度

相对于丝杠轴螺纹部轴线，螺母法兰安装面圆跳动，螺母外径径向圆跳动，或者螺母外径面平行度容许值，按6.4.2测量，符合表8的规格内容（参照图 2 ）。

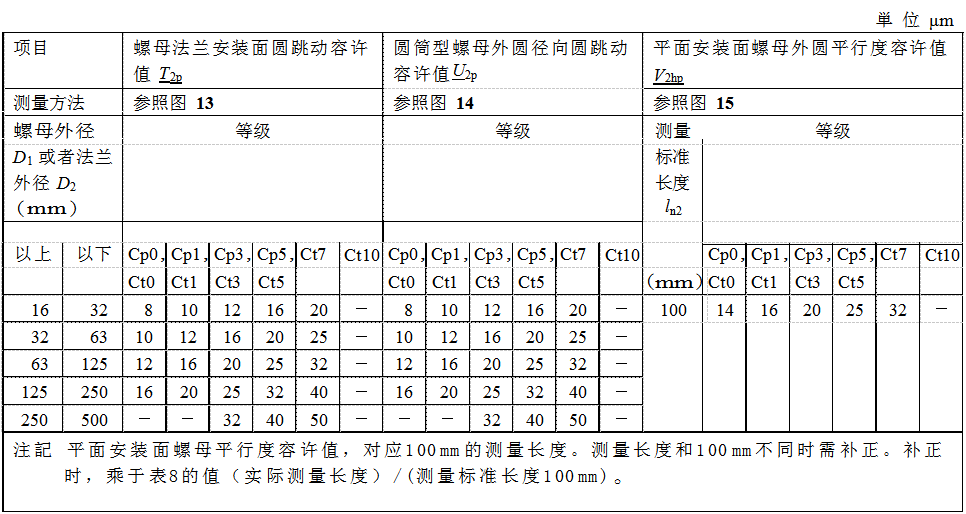

表 8－Cp 级和 Ct 级滚珠丝杠安装部位圆跳动和平行度容许值

1.4丝杠轴径向全跳动精度
1.4.1C 级滚珠丝杠相对于丝杠轴支撑部轴线的螺纹外径径向全跳动

相对于丝杠轴支撑部轴线的螺纹外径径向全跳动容许值，按6.5.1测量，符合表9的规格内容（参照图 1 ）。

1.4.2表 9－C 级滚珠丝杠相对于丝杠轴支撑部轴线的螺纹外径径向全跳动容许值 X

1.4.3相对于Cp 级和 Ct 级滚珠丝杠丝杠轴螺纹部轴线的螺纹部外径径向全跳动
相对于丝杠轴螺纹部轴线的螺纹部外径径向全跳动容许值，按6.5.2测量，符合表10的规格内容（参照图 2 ）。

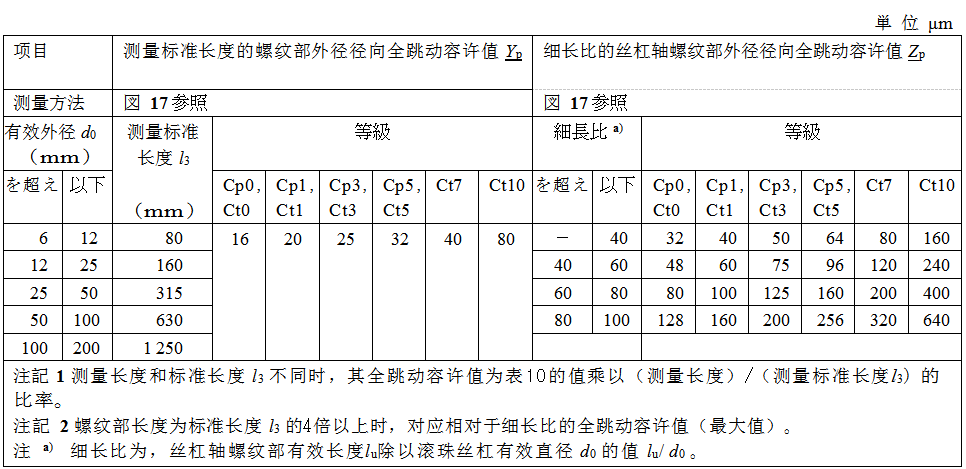

表 10－Cp 级和 Ct 级滚珠丝杠测量长度及细长比的螺纹部外径径向全跳动容

1.5标准扭矩变动率的容许范围

C 级，Cp 级和 Ct 级滚珠丝杠标准扭矩变动率容许范围为，按6.6 测量，符合表11的规格内容。

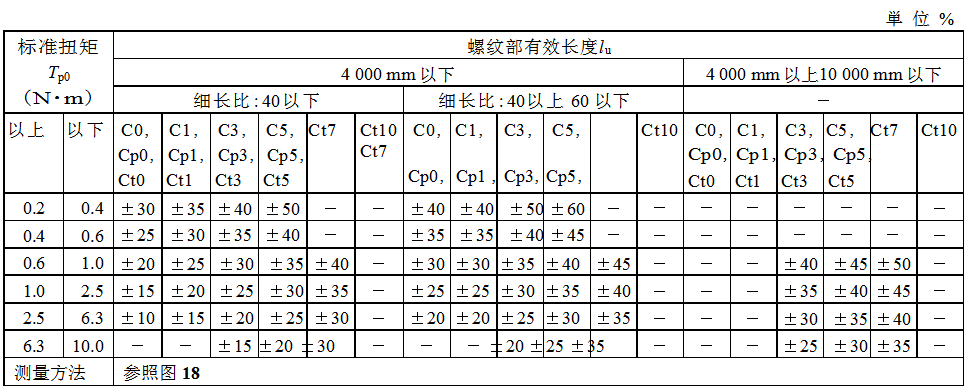

表 11－C 级，Cp 级和 Ct 级滚珠丝杠标准扭矩变动率容许范围

测量方法
6.1 测量环境的状态
滚珠丝杠的测量环境的状态，按JIS Z 8703 的规定，标准的状态温度为 20 ℃，其容许范围为，导程精度的测量为 1 级，其他的测量为15 级。
6.2代表移动量误差级变动

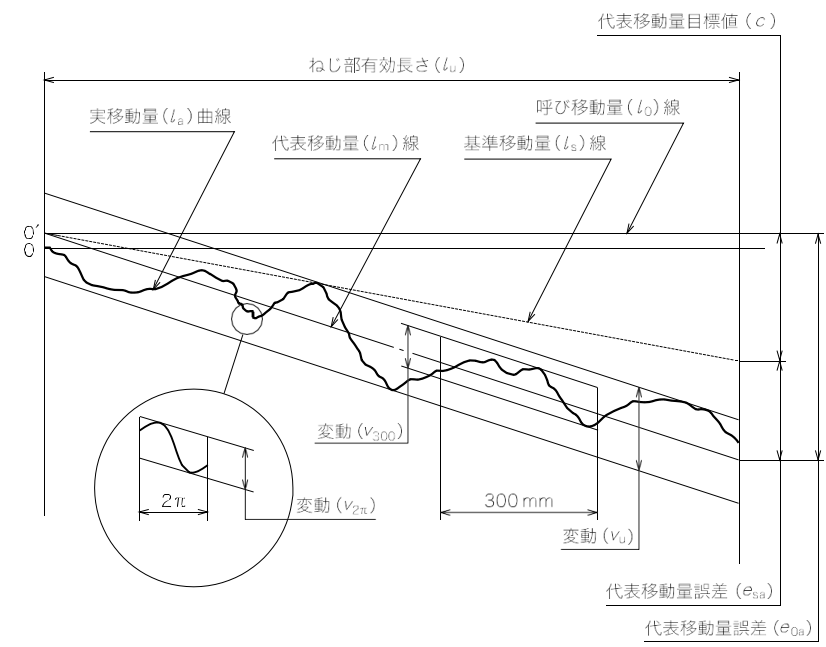

代表移动量误差（e_0a 或者 e_sa）及变动（v_u，v₃₀₀ 及 v_2π）的测量方法如图3。

注記 容许值参照表 2～表 4 。

図 3－代表移动量误差级变动的测量方法

a)丝杠轴的支撑方法为，极力避免支点间的自重弯曲的测量误差影响。
b) 实际移动量（l_a）的测量为，连续测量方法或者固定丝杠轴，按旋转角度相同的位置以表12的*测量间隔的测量方法。实际移动量，可用丝杠轴单件测量替代。
c) 代表移动量（l_m）及变动（v_u 及 v₃₀₀），最小二乗法，简单确切的近似法及画图计算。螺纹部有效长度（l_u）全范围的代表移动量目标值（c）和代表移动量（l_m）之差为代表移动量误差（e_oa 或者 e_sa）。代表移动量目标值（c）和有效移动量（
